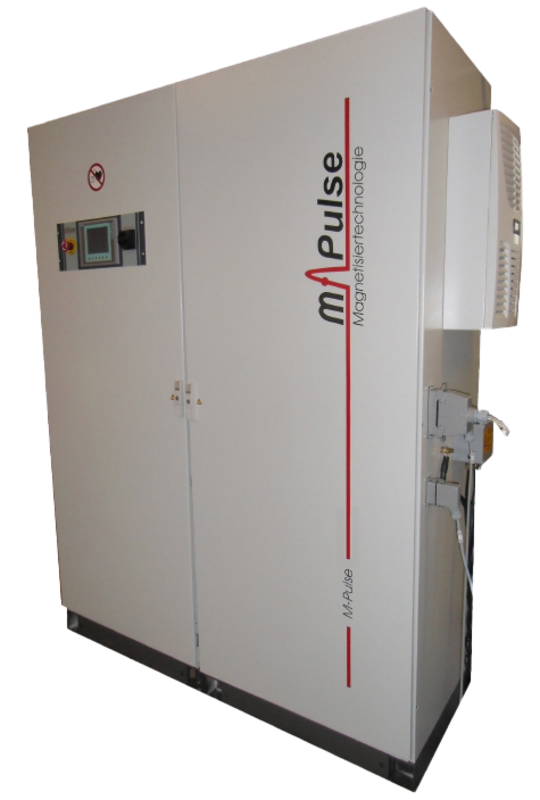

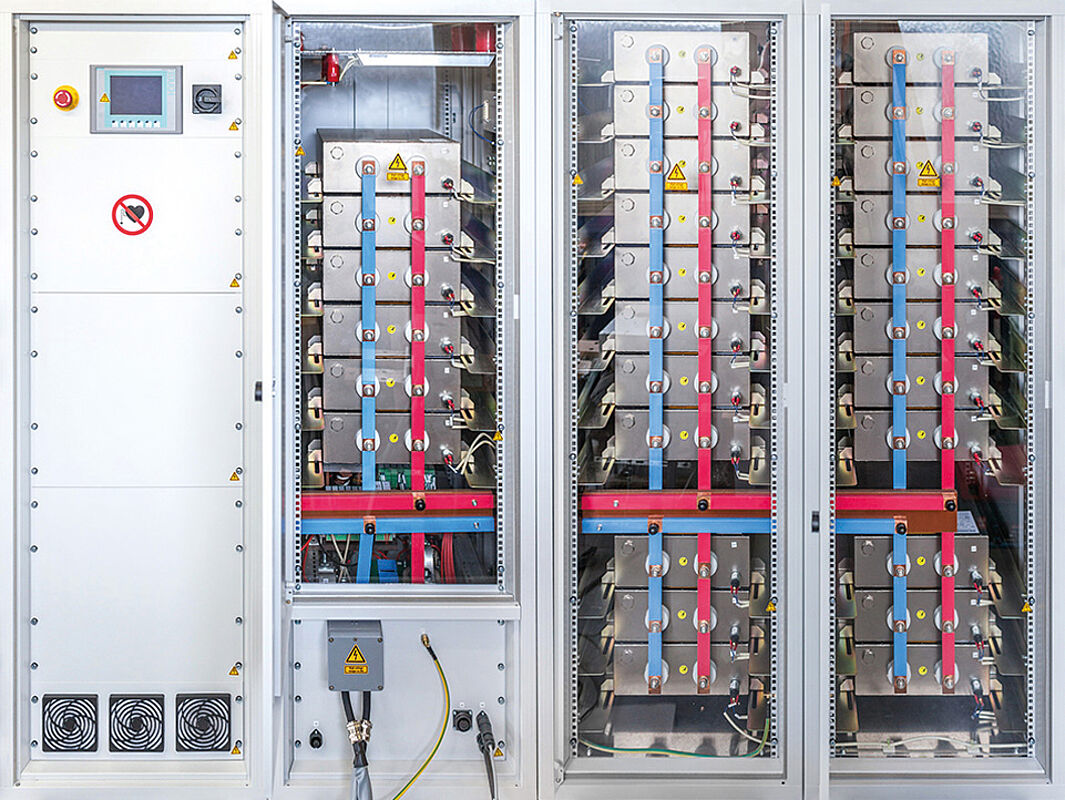

Magnetisiergeräte von M-Pulse

Die Vorteile unserer Technologien sind…

  • ein modulares Steuerungssystem
  • eine innovative und spezifische Anpassungen an ihre Anforderungen
  • eine kompakte, solide und zuverlässige Konstruktion
  • die ausschließliche Verwendung hochwertiger europäischer Komponenten
  • die optimale Integration in eine Produktionslinie (SPS-Schnittstellen) oder – die Verwendung als Stand-Alone-Lösung

Sicherheitseinrichtungen:

  • dreifach redundante Spannungsregelung
  • Auswertung des Magnetisierungsstroms
  • Prüfung des Spulenwiderstands
  • Temperaturüberwachung von Spule und Magnetisierer
  • sofortige Sicherheitsentladung im Fehlerfall / beim Ausschalten

Spezifikation:

Steuerung

Siemens S7-Serie, andere möglich

Pulsformen

Sinushalbwelle zur Magnetisierung von nicht-leitfähige Baugruppen

Exponentiell gedämpfter Puls für leitfähige Materialien

Ausklingende Sinusschwingung für Entmagnetisierungen

Spannung

700 / 1000 / 2000 / 2700 / 4000 V

Magnetisierstrom

>15 / >25 / >50 / >100 kA

Stromanstieg

<2000A/μs, <1000A/μs, <500A/μs

Ausgangsimpendanz

1m - 2mΩ

500nH .. 2μH unabhängig von der Energie

Spulenanschlüsse

1 – beliebig

Wählbare Ladelesitung

300W, 600W, 1000W, 2000W, 3000W, …

Schnittstellen

Digital I/O (24 V),

2-kanaliger Not-Aus,

Profibus DP-Slave / ProfiNET IO / Other …


Kalibriersysteme

M-Pulse bringt ihren Magneten auf das richtige Level!

Mit der Verwendung von präzisen Messgeräten (Gaussmeter oder Fluxmeter) und einer modifizierten Software sind unsere Impulsmagnetisierer für magnetische Kalibrierungen erweiterbar.

  • Kein zusätzlicher Computer erforderlich, gesteuert durch ein integriertes SPS-Programm und Sonden
  • schnelle Kalibrierung
  • Kalibrierungen bis zu 0,3% Genauigkeit

Magnetische Kalibrierung finden unter anderen Anwendung in folgenden Produktgruppen:

  • Magnetkreisbremsen
  • Magnetsensoren
  • Gleichstrommotoren

Prozessablauf:
Sättigung des Magneten mit einem Magnetimpuls (Hsat)
Mit dem Umkehrfeld (-Hcal) wird schrittweise auf das gewünschte Niveau entmagnetisiert


Kompaktserie

Spulensteckverbindung - maximale Flexibilität in der Produktion

  • Kompakte Lösung mit Hochstromsteckverbindungen
  • Spulenwechsel über Stecker in weniger als 30 Sekunden
  • Einschließlich Pneumatikachse zum Be- und Entladen des Rotors in der kontaktierten Spule
  • Integriertes M-Flux 1000 zur Messung des Gesamtflusses nach Magnetisierung
  • Skalierbare Energie bis zu 10000 Joule
